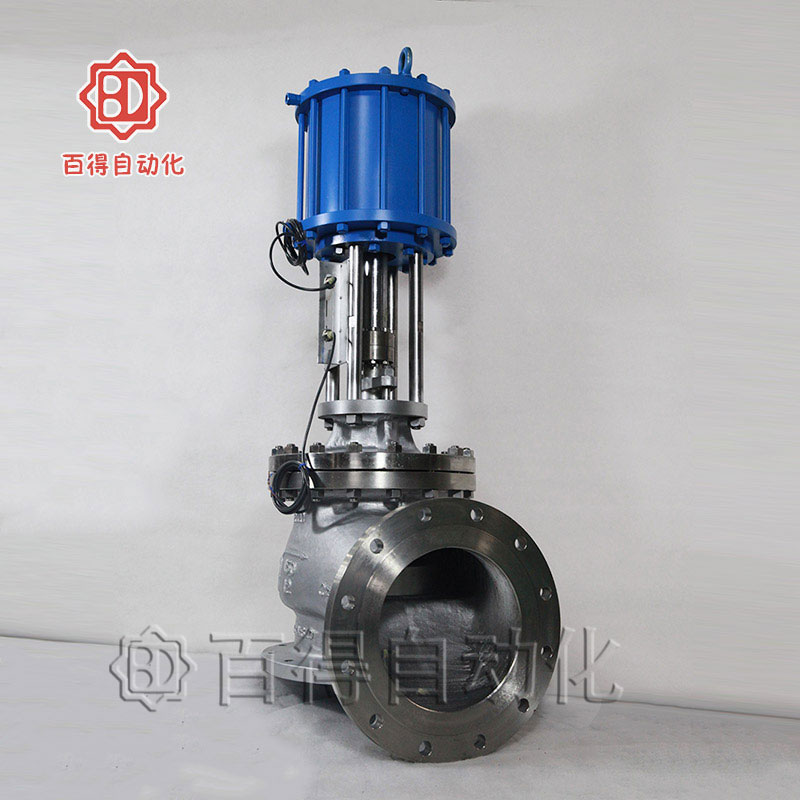

氣動角式截止閥J644W，J644H是一種截?cái)嚅y，主要用來接通或截?cái)喙苈分械牧黧w，不做調節閥使用。氣動角式截止閥比閘閥結構較簡單，制造與維修都更方便；密封面不易磨損、擦傷，密封性較好，壽命較長；啟閉時閥瓣行程較小，啟閉時間較短；閥門高度相對較小。
產品參數
|
氣動角式截止閥技術參數
|
|
閥體型式
|
角型鑄造閥
|
|
閥芯型式
|
柱塞式(錐面)
|
|
氣缸形式
|
雙作用、單作用、帶手動裝置、特殊定制型
|
|
公稱通徑
|
DN50 ～ DN250
|
|
公稱壓力
|
PN1.6～10.0MPa
|
|
法蘭標準
|
JB、GB、ANSI、BS、API、ISO、DIN、JIS
|
|
連接形式
|
法蘭、螺紋、焊接
|
|
閥體材質
|
碳鋼（C）、不銹鋼（P4、P6）
|
|
密封填料
|
聚四氟乙烯、柔性石墨
|
|
工作溫度
|
-29～425℃
|
安裝尺寸
|

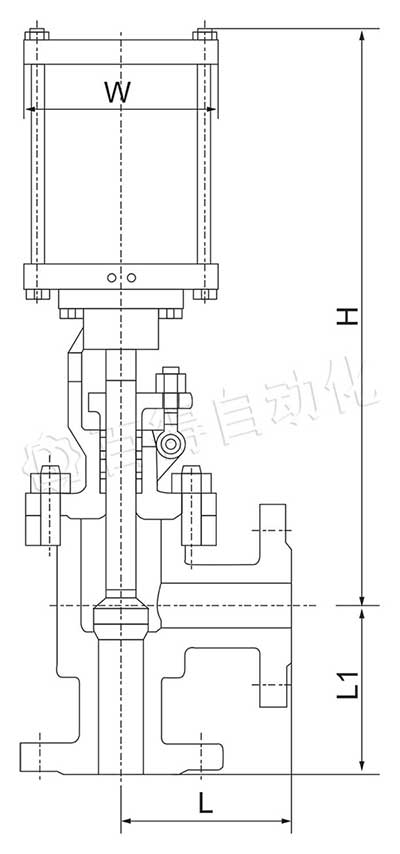

氣動角式截止閥主要外型及連接尺寸
|
|
公稱通徑DN
|
L
|
L1
|
H
|
W
|
|
15
|
65?90
|
65?90
|
由于閥門壓力不同，所以連接尺寸也不盡相同，如需詳細技術資料或安裝圖紙，請咨詢公司技術部或銷售部，將為您提供詳細的技術資料及圖紙！
|
|
20
|
75?95
|
75?95
|
|
25
|
80?100
|
80?100
|
|
32
|
95?105
|
95?105
|
|
40
|
100?115
|
100?115
|
|
50
|
115?125
|
115?12
|
|
65
|
145
|
145
|
|
80
|
155
|
155
|
|
100
|
175
|
175
|
|
125
|
200
|
200
|
|
150
|
240?225
|
240?225
|
|
200
|
275
|
275
|
