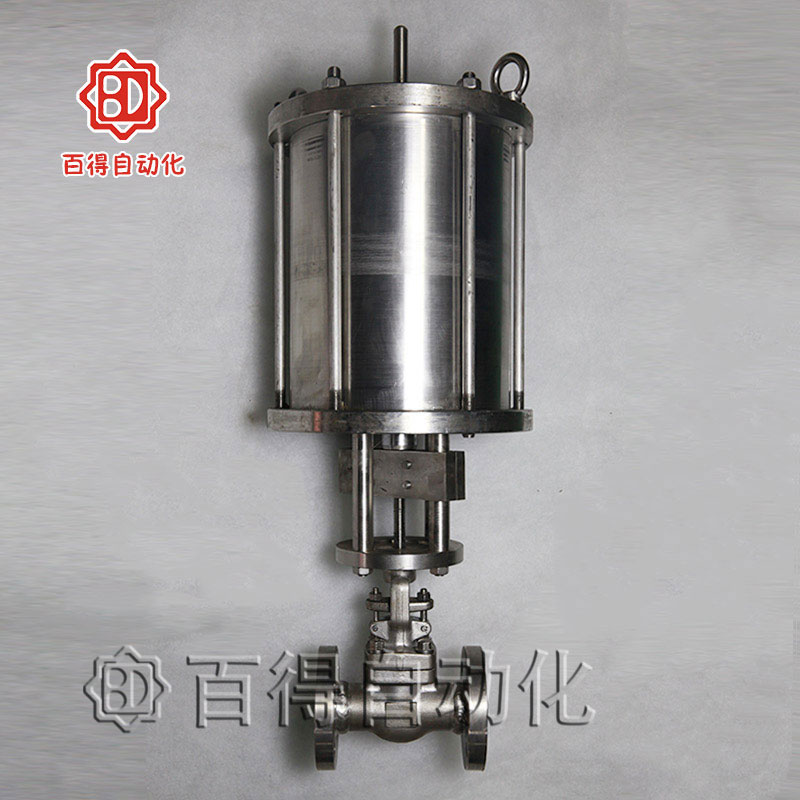

氣動鍛鋼截止閥J661H，J641H，J641Y由于熱鍛工藝提高了閥體材質的再結晶和晶粒細化，從而具備更高的閥體強度，相比能承受更高的壓力和溫度。氣動鍛鋼截止閥既可以作為切斷閥也能夠做調節閥使用?？稍谥毙谐虉?zhí)行器上配載各種功能附件，以達到各種使用現場的要求和規范。
產品參數
|
氣動鍛鋼截止閥技術參數
|
|
公稱通徑
|
DN10～DN200
|
|
連接方式
|
法蘭、焊接
|
|
氣缸形式
|
雙作用、單作用、帶手動裝置
|
|
控制方式
|
開關型，調節型
|
|
公稱壓力
|
PN1.0-16.0MPa（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4~7bar
|
|
介質溫度
|
-29℃～500℃
|
|
環境溫度
|
標準型:-20~80℃
|
|
閥體材質
|
碳鋼（C）、不銹鋼（P4、P6）、其他特殊材質
|
|
密封材質
|
金屬硬密封（H）、硬質合金（Y）、合金鋼
|
安裝尺寸
|

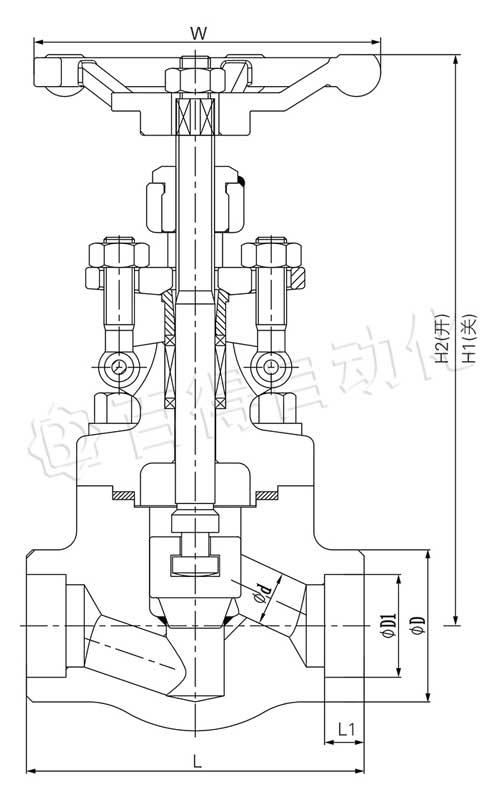

氣動對焊式鍛鋼截止閥主要外形連接尺寸
|
|
公稱通徑DN
|
L
|
H1
|
H2
|
d
|
D
|
W
|
D1
|
L1
|
|
8
|
92
|
177
|
187
|
6.5
|
42
|
125
|
14.2
|
9.5
|
|
10
|
92
|
177
|
187
|
6.5
|
42
|
125
|
17.6
|
9.5
|
|
15
|
92
|
177
|
187
|
10
|
42
|
125
|
21.8
|
9.5
|
|
20
|
111
|
177
|
187
|
13
|
46
|
125
|
27.2
|
12.5
|
|
25
|
120
|
211
|
227
|
18
|
56
|
160
|
33.9
|
12.5
|
|
32
|
152
|
224
|
242
|
23
|
62
|
160
|
42.7
|
12.5
|
|
40
|
172
|
258
|
278
|
29
|
76
|
180
|
48.8
|
12.5
|
|
50
|
220
|
301
|
325
|
35
|
88
|
200
|
61.2
|
16
|
