0.5秒快關液控蝶閥可在0.3-0.8秒內實現快速截?cái)?，屬于安全閥。主要安裝于汽輪機抽氣管路、高爐煤氣余壓發電裝置(TRT)進氣管路等高安全等級系統,作緊急切斷閥用;有效防止汽機尾部蒸汽和冷凝水倒灌，保護機組的安全。0.5秒液控快速關閉閥由閥門、齒輪齒條油缸傳動裝置、液壓系統、電氣控制系統四大部分組成。浙江百得自動化自行研發生產液控快速關閉閥十余年，產品足跡遍及全國各地。
產品參數
產品名稱：0.5秒快關液控止回蝶閥
所屬系列：液控快速關閉閥
公稱通徑：DN150～DN4000
公稱壓力：PN2.5～PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤400℃
開閥時間：10～90秒(可調)
正常關閥：10～90秒(可調)
快速關閥：0.3～0.8秒
全開狀態最小流阻系數：0.1
動力電源：AC380V
可選控制電源：AC220V、DC220V、DC110V、DC24V
可控制動作：開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4～20mA模擬量信號
|
0.5秒液控快速關閉閥液壓站
液壓元件配置清單
|
|
序號
|
名稱
|
生產廠家
|
備注
|
|
1
|
電機
|
大速電機
|
西門子ABB
|
|
2
|
油泵
|
合肥長源
|
長江液壓、力士樂、油研、派克、阿托斯、威格士、臺灣鈺盟
|
|
3
|
蓄能器
|
寧波朝日
|
天津布柯瑪、派克
|
|
4
|
電磁換向閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
5
|
節流閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
6
|
液控單向閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
7
|
電磁球閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
8
|
智能壓力控制器
|
上海歐士倫
|
SOR、UE、日本橫河
|
|
9
|
壓力變送器
|
蘇科儀表
|
羅斯蒙特、橫河
|
|
|
插裝閥
|
上海航海
|
|
|
10
|
直動式溢流閥
|
寧波克泰
|
中英合資、進口
|
|
11
|
單向閥
|
寧波克泰
|
中英合資、進口
|
|
12
|
電磁閥(常閉)
|
寧波克泰
|
中英合資、進口
|
|
13
|
節流閥
|
寧波克泰
|
中英合資、進口
|
|
14
|
截止閥
|
寧波克泰
|
中英合資、進口
|
|
15
|
空氣濾清器
|
黎明液壓
|
|
|
16
|
壓力表
|
黎明液壓
|
|
|
17
|
充氣工具
|
黎明液壓
|
|
|
18
|
膠管接頭
|
黎明液壓
|
|
|
0.5秒液控快速關閉閥液壓站
電氣元件配置清單
|
|
序號
|
名稱
|
生產廠家
|
產地
|
備注
|
|
1
|
斷路器
|
Schnider
|
法國
|
|
|
2
|
開關電源
|
Schnider
|
法國
|
|
|
3
|
可編程PLC
|
西門子
|
德國
|
|
|
4
|
交流接觸器
|
Schnider
|
法國
|
|
|
5
|
小型繼電器
|
歐姆龍
|
日本
|
|
|
6
|
熱繼電器
|
Schnider
|
法國
|
|
|
7
|
轉換開關
|
Schnider
|
法國
|
|
|
8
|
按鈕開關
|
Schnider
|
法國
|
|
|
9
|
保險
|
Schnider
|
法國
|
|
|
10
|
指示燈
|
Schnider
|
法國
|
|
|
11
|
行程開關
|
歐姆龍
|
日本
|
|
|
12
|
端子
|
中南電子
|
廣東
|
|
|
13
|
就地控制箱
|
百得
|
浙江
|
|
|
14
|
智能壓力控制器
|
歐仕倫
|
上海
|
|
|
15
|
擴展模塊
|
|
|
非常配
|
|
16
|
擴展模塊
|
|
|
非常配
|
|
17
|
觸摸屏
|
|
|
非常配
|
安裝尺寸
|
0.5秒快速關閉閥
|
|

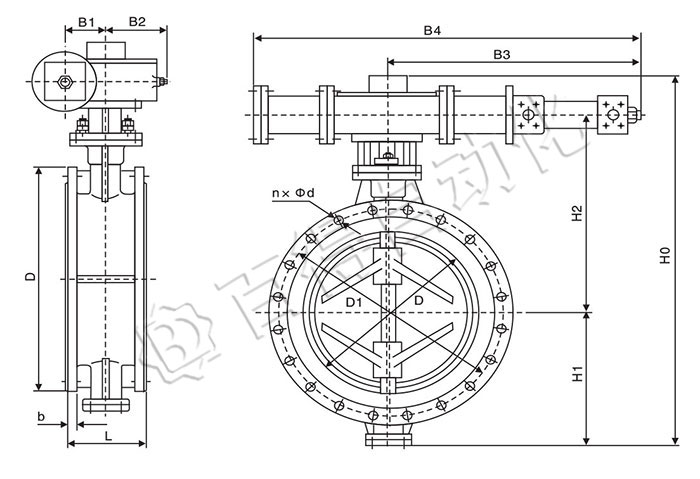

YxKD743H型液控快速關閉閥主要外形及連接尺寸（PN1.6MPa)
|
|
|
|
單位
|
|
公稱通徑DN
|
L
|
D
|
D1
|
b
|
n
|
d
|
B1
|
B2
|
B3
|
B4
|
H1
|
H2
|
HO
|
|
200
|
152
|
340
|
295
|
24
|
12
|
23
|
128
|
150
|
880
|
1340
|
176
|
481
|
887
|
|
250
|
165
|
405
|
355
|
26
|
12
|
27
|
128
|
150
|
880
|
1340
|
210
|
518
|
958
|
|
300
|
178
|
460
|
410
|
28
|
12
|
27
|
128
|
150
|
880
|
1340
|
238
|
577
|
1045
|
|
350
|
190
|
520
|
470
|
30
|
16
|
27
|
135
|
160
|
1066
|
1722
|
270
|
617
|
1140
|
|
400
|
216
|
580
|
525
|
32
|
16
|
31
|
135
|
160
|
1066
|
1722
|
302
|
659
|
1214
|
|
450
|
222
|
640
|
585
|
34
|
20
|
31
|
135
|
160
|
1066
|
1722
|
332
|
678
|
1263
|
|
500
|
229
|
715
|
650
|
36
|
20
|
34
|
180
|
205
|
1380
|
2220
|
370
|
738
|
1370
|
|
600
|
267
|
840
|
770
|
38
|
20
|
37
|
180
|
205
|
1380
|
2220
|
432
|
827
|
1521
|
|
700
|
292
|
910
|
840
|
40
|
24
|
37
|
180
|
205
|
1380
|
2220
|
470
|
875
|
1607
|
|
800
|
318
|
1025
|
950
|
42
|
24
|
40
|
195
|
220
|
1550
|
2510
|
530
|
953
|
1763
|
|
900
|
330
|
1125
|
1050
|
44
|
28
|
40
|
195
|
220
|
1550
|
2510
|
580
|
1000
|
1860
|
|
1000
|
410
|
1255
|
1170
|
46
|
28
|
43
|
195
|
220
|
1550
|
2510
|
650
|
1092
|
2022
|
|
1200
|
470
|
1485
|
1390
|
52
|
32
|
49
|
221
|
250
|
1745
|
2777
|
765
|
1238
|
2307
|
|
1400
|
530
|
1685
|
1590
|
58
|
36
|
49
|
221
|
250
|
1745
|
2777
|
890
|
1319
|
2513
|
|
1600
|
600
|
1930
|
1820
|
64
|
40
|
56
|
221
|
250
|
1745
|
2777
|
1010
|
1429
|
2743
|
相關資質
質量管理體系認證證書中文版
質量管理體系認證證書英文版
應用案例

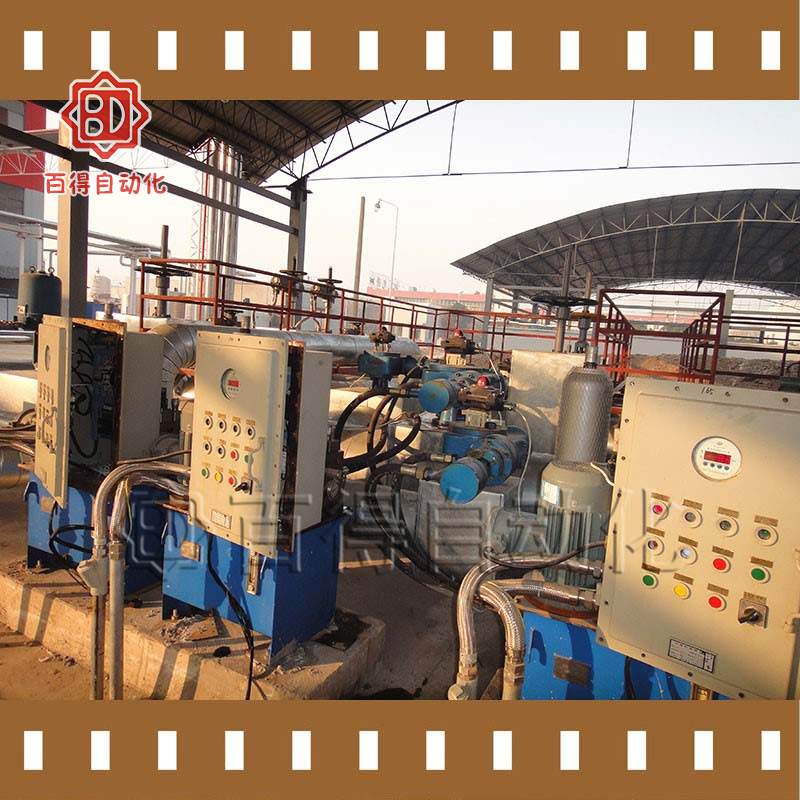

0.5秒快速關閉閥在鄂爾多斯某熱電廠工作現場

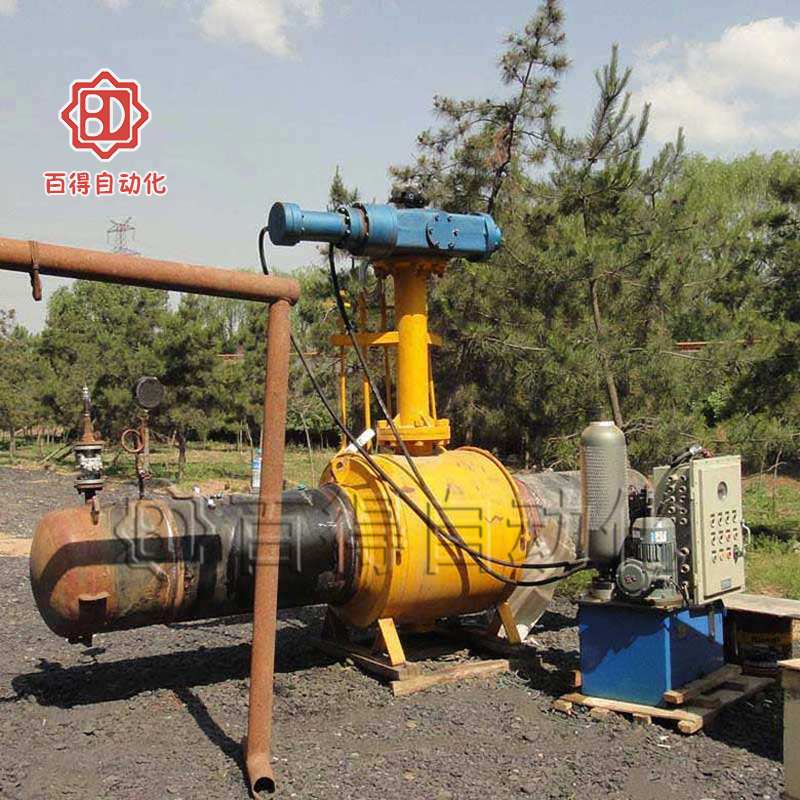

液控快關閥在天然氣管路現場打壓測試

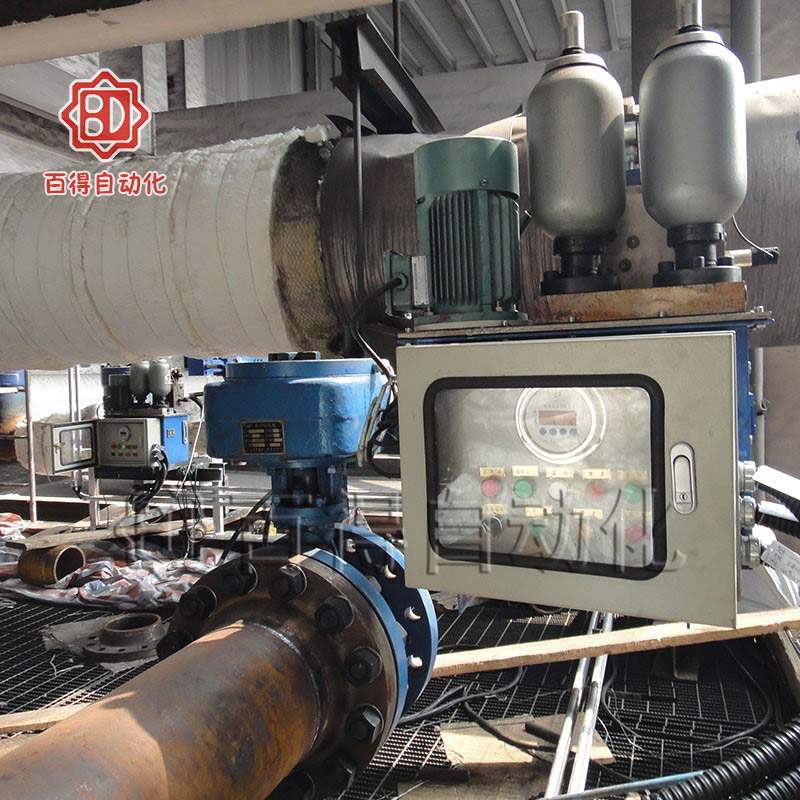

防爆液控快速關閉閥在徐州研究所
